未來晾衣架什么樣？

“下雨了，下雨了，回家收衣服了！”也許在不久的將來，不會再有人念叨這句話。

隨著機器紀元的到來，人類的雙手將逐漸被解放。
未來的晾衣架能實時監控天氣狀況，根據溫度、光照、濕度判斷晾曬狀態，將監控信號傳給控制系統，下雨時自動收回，天晴時自動晾曬，能檢測白天和黑夜甚至霧天，能根據光照強度判斷以保護衣物的耐用度和品質。

概念設計

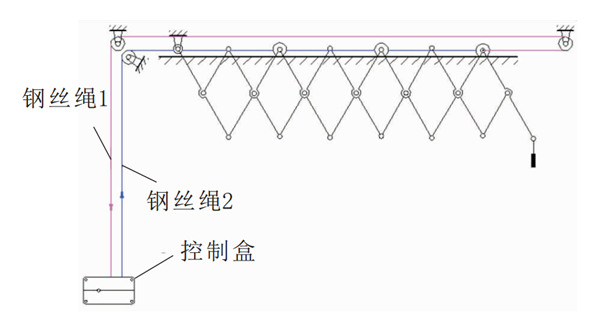

圖1所示，鋼絲1一端與最外面的輪軸組相連，另一端經軌道尾端所裝滑輪收在下方的手柄控制盒。 鋼絲2一端與最外面的輪軸組相連，另一端經軌道首端所裝滑輪返至軌道尾端，最后收于下方的控制盒。 鋼絲1將晾衣架伸出，鋼絲2將晾衣架拉回。

圖1

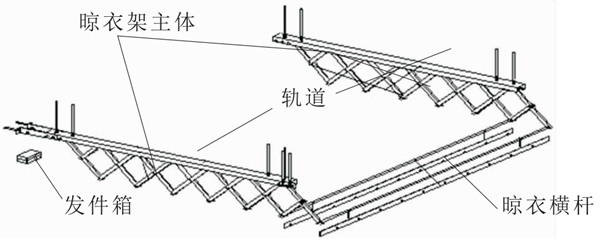

自動晾衣架整體三維結構模型

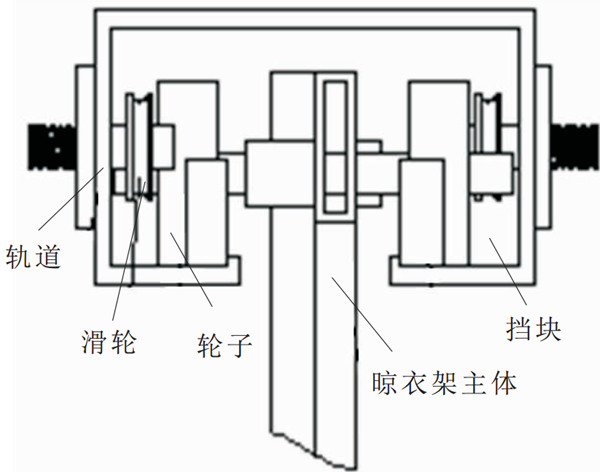

晾衣架軌道裝配截面

產品邏輯設計

傳感器能夠收集光照度、雨滴、溫度信號，從而控制系統可以進行對電機的正轉和反轉的狀態控制，以便達到全自動控制晾曬的設計要求。

ＰＬＣ控制主流程

系統構成

智慧晾衣架主要由動力系統、晾曬執行機構模塊、數據采集模塊、控制系統組成。

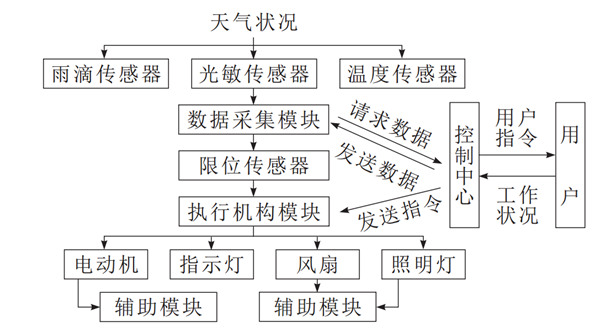

系統架構

數據采集模塊傳感器分為雨滴傳感器，光敏傳感器，溫度傳感器，限位傳感器等幾部分構成，雨滴傳感器，光敏傳感器，溫度傳感器等傳感器用于感知天氣的變化，限位傳感器就是用以限定機械設備的運動極限位置的電氣開關，根據運動部件的行程位置而切換電路的電器。
如果沒有傳感器的存在，很多智慧家居的產品都很難存在。

我們希望未來傳感器能夠更多融入到人們的生活中，與眾多智慧家居產品迸發出無限生機。德夫爾希望攜手眾多合作伙伴，為解放人類雙手，迎來機器紀元而不斷奮斗！
